Attributes
| Ssp Category | tube-fitting-to-sae-thread-fitting-unilok |
|---|---|
| Ssp Subcategory | 90--male-elbow-sae-unilok |
| Part Number | ibu4mest4 |
Description

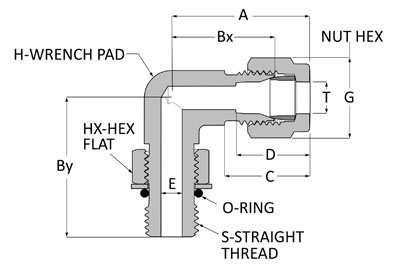

Unilok Bulkhead 90° Male Elbow SAE Thread, 1/4 Tube Fitting x 7/16-20 Male SAE, Brass
Specifications
| Body Material | Brass |
|---|---|
| Connection 1 - Type | Tube Fitting |
| Connection 1 - Size | 1/4 in |
| Connection 2 - Type | Male SAE Straight Thread |
| Connection 2 - Size | 1/4 in |
| Brand Series | Unilok |
| Shape | Elbow |
| Specialty | Bulkhead |
| AS568 O-Ring Uniform Size Number | -904 |
| End Connections | TF x Male SAE |
| Production Category | 4 |
| End Connection Type | Unilok Tube End by Male SAE Straight Thread |
| O-ring Material | FKM |
| A | 1.12 in |
| Bx | 0.83 in |
| By | 1.12 in |
| C | 0.70 in |
| D | 0.60 in |
| E | 0.19 in |
| G | 9/16 in |
| H | 1/2 in |
| T | 1/4 in |
| Hx | 9/16 in |
| S | 7/16-20 |
